CoWoS產能戰拉開下半場:從2.5D到面板級封裝,10檔概念股誰能持續吃到AI紅利?
TOPONE Markets Analyst 要點總結
台積電CoWoS產能2026年底上看每月11.5-14萬片,加上OSAT合作夥伴的4萬片,總產能較2023年成長逾10倍,但NVIDIA、AMD、蘋果等大客戶需求仍超過供給。
CoPoS面板級封裝將於2026年6月試產,單面基板封裝面積是CoWoS的3-4倍,目標2028-2029年量產,有望徹底改變AI超級晶片的封裝格局。
CoWoS先進封裝毛利率高達75%-80%,遠高於台積電整體毛利率的66%,成為台積電獲利能力持續提升的關鍵引擎。
10檔核心CoWoS概念股涵蓋設備(萬潤、弘塑、辛耘、均華)、材料(中砂)、測試(京元電)、封裝(日月光投控),訂單能見度普遍達2027年。
2026年是關鍵轉折年——CoWoS供需從「極度緊繃」走向「逐步平衡」,但CoPoS帶來的新一輪設備需求才剛剛開始。
沒有一家AI公司離得開台積電——這句話現在不只適用在晶圓代工,更適用在先進封裝。NVIDIA市值突破6兆美元、AMD MI400加速追趕、蘋果自研AI晶片步步進逼,所有這些重磅產品的背後,都靠一條共同的命脈:CoWoS。三年內產能暴增20倍,依然供不應求;毛利率高達80%,比晶圓代工還賺錢。CoWoS早已不只是「封裝」,它是AI軍備競賽裡最稀缺的戰略資源。
CoWoS是什麼?——2分鐘看懂AI晶片的幕後功臣
CoWoS,英文全稱 Chip-on-Wafer-on-Substrate,是台積電開發的先進2.5D/3D半導體封裝技術。簡單來說,它把不同功能的晶片(如負責運算的GPU和儲存資料的HBM高頻寬記憶體)整合在同一塊基板上,像樂高積木一樣拼裝在一起,再用矽中介層(Silicon Interposer)將它們連接起來。
技術名詞拆解:
CoW(Chip-on-Wafer):將多個運算晶片和記憶體晶片堆疊在矽中介層上。
WoS(Wafer-on-Substrate):將已堆疊好晶片的矽中介層封裝到最終的基板上。
為什麼CoWoS比傳統封裝強?傳統封裝是將不同功能的晶片各自封裝成獨立的晶片,再透過主機板(PCB)上的線路互相連接。這就像兩個人在不同建築物裡用對講機溝通:距離遠、延遲高、耗電大。而CoWoS把所有人放在同一個房間裡面對面講話——傳輸頻寬更高、延遲更低、功耗更省。

CoWoS家族三兄弟:S、R、L 差在哪?

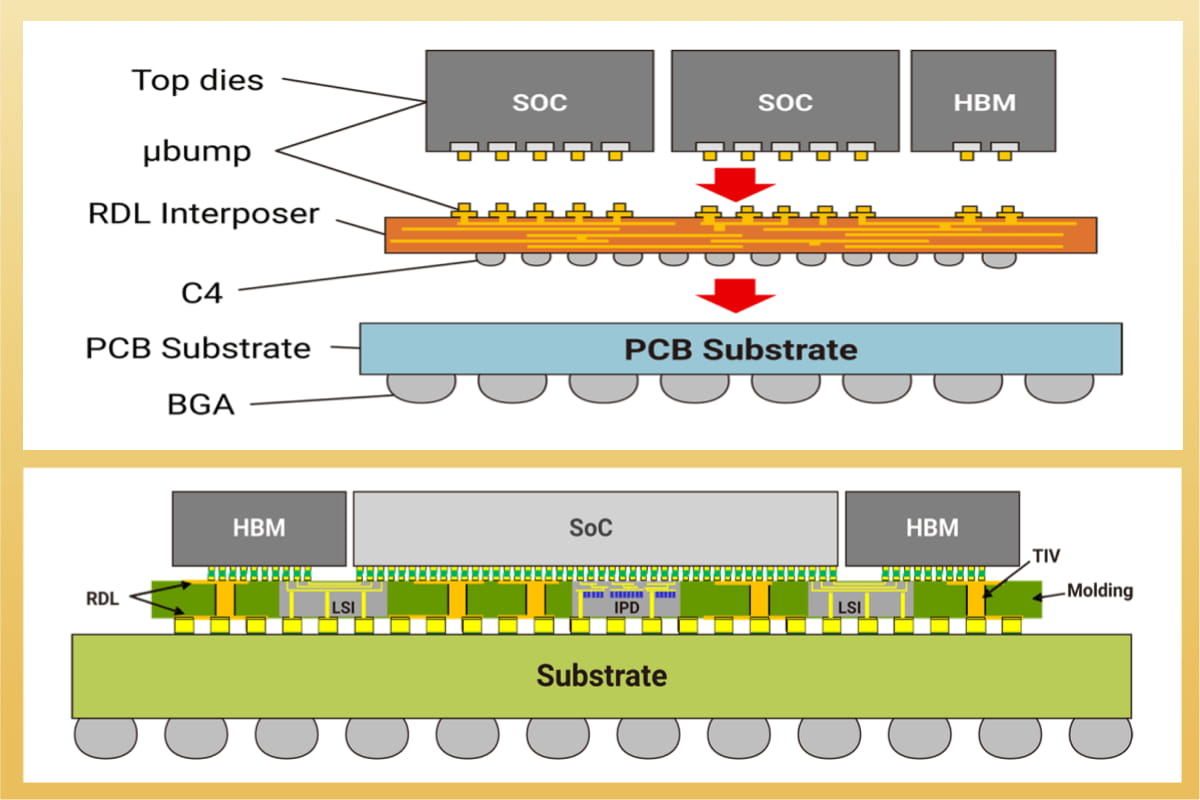

台積電已將CoWoS發展成一個完整的技術家族,根據中介層材料和結構的不同分為三種:
| 技術 | 中介層材料 | 特色 | 代表客戶/產品 |
|---|---|---|---|
| CoWoS-S | 矽中介層(Silicon) | 最早版本,性能最強但成本最高 | NVIDIA H100/H200 |
| CoWoS-R | 有機中介層(RDL) | 成本較低、面積更大 | 消費級GPU/FPGA |
| CoWoS-L | 局部矽橋 + RDL(LSI) | 性能和成本的平衡點,最新量產方案 | NVIDIA Blackwell (B200/B100)、Rubin |
CoWoS-L是目前最值得關注的技術。它不像CoWoS-S那樣需要一整塊昂貴的矽中介層,而是只在晶片之間需要高速連接的地方放置「矽橋」(LSI),其餘部分用成本較低的有機材料填充。NVIDIA的Blackwell架構(B200/B100)和即將推出的Rubin架構都採用CoWoS-L,代表這套方案的成熟度已被最嚴格的客戶驗證。
2026年CoWoS產能最新數據——數字會說話
CoWoS產能是過去三年AI產業最受關注的供給瓶頸。台積電在2026年5月技術論壇上公布了最新數據:
| 時間點 | 台積電自有產能(千片/月) | OSAT合作夥伴產能 | 合計 |
|---|---|---|---|
| 2023年Q1 | ~8 | — | ~8K wpm |
| 2023年Q4 | ~15 | — | ~15K wpm |
| 2024年Q4 | ~35 | ~5 | ~40K wpm |
| 2025年Q4 | ~75 | ~20 | ~95K wpm |
| 2026年底(預估) | 115-140 | ~40 | 155-180K wpm |
📌 關鍵解讀:從2023年初的每月8千片,到2026年底的每月15-18萬片,CoWoS產能三年內成長超過20倍。但需求增長同樣驚人——NVIDIA一家就佔用約40%的CoWoS產能,AMD、Broadcom、Intel、Amazon、Google等客戶也在積極搶產能。台積電對CoWoS的資本支出2022-2027年CAGR(年複合成長率)高達80%以上。
CoWoS不只是一個封裝——它是一門高利潤的好生意
你可能不知道的是,CoWoS先進封裝的毛利率高達75%-80%,遠高於台積電整體毛利率(2026年Q1約66.2%)。這也是為什麼台積電願意大手筆投資擴產——CoWoS不只是服務客戶,更是拉高公司整體獲利率的核心引擎。業界預估台積電先進封裝營收2024-2026年CAGR超過50%,對獲利的貢獻比例將從2024年的個位數,提升至2026年的雙位數百分比。
從CoWoS到CoPoS——下一代面板級封裝的賽局
2026年最值得關注的先進封裝技術名詞,不是CoWoS,而是CoPoS。
CoPoS(Chip-on-Panel-on-Substrate,面板級晶片封裝)是台積電正在開發的下一代封裝技術。最核心的差異在於:CoWoS用「圓形晶圓」作為中介層基板(直徑12吋,約300mm),而CoPoS改用「方形面板」(尺寸可達510mm×515mm以上),單片基板面積是CoWoS的3-4倍。
| 比較維度 | CoWoS | CoPoS |
|---|---|---|
| 基板形狀 | 圓形晶圓(Ø300mm) | 方形面板(510×515mm+) |
| 單片封裝面積 | ~4倍光罩尺寸(~3,300mm²) | 可達CoWoS的3-4倍 |
| 量產時間 | 已量產 | 試產2026年6月,量產2028-2029年 |
| 應用場景 | 當前AI訓練/推理晶片 | 超大型AI超級運算晶片 |
| 代表產品 | NVIDIA Blackwell / Rubin | NVIDIA下一代(2028+) |
台積電對CoPoS的進展口風非常緊。根據Digitimes和供應鏈消息,首條CoPoS試產線位於嘉義AP7廠的P4和P5廠區,預計2026年6月完工。台積電同時要求設備供應商簽署嚴格的排他性協議,確保關鍵設備(如面板級曝光機、面板級貼合機)不會流向競爭對手——這股CoPoS獨家供應的策略,被業界解讀為台積電要在先進封裝領域維持至少5年以上領先優勢的關鍵佈局。
CoWoS的應用場景——哪些領域在搶產能?
CoWoS的需求方涵蓋了AI產業鏈上最核心的幾個環節:
AI訓練與推理晶片:NVIDIA B200/B100(Blackwell架構)及即將推出的Rubin架構GPU,是CoWoS最大的產能消耗者。單顆B200需要整合2顆運算晶片和8顆HBM3e記憶體,封裝面積超過3,300mm²(約4倍光罩尺寸)。
高效能運算(HPC):AMD MI300X/MI400、Intel Gaudi 3、AWS Trainium 2 等雲端自研晶片均採用CoWoS封裝。
網路交換器晶片:Broadcom Tomahawk 5/6系列資料中心交換器晶片,需要CoWoS封裝來處理51.2Tbps以上的數據吞吐量。
消費級高效能產品:Apple M系列晶片(M3 Ultra/M4 Ultra)使用台積電的InFO-LSI(CoWoS的簡化版本)進行多晶片整合。
單看NVIDIA的營收走勢就能理解CoWoS需求的爆發:NVIDIA資料中心營收從2023財年的150億美元,暴增至2026財年預估超過1,500億美元,幾乎每一塊NVIDIA AI GPU都需要CoWoS封裝。
台灣CoWoS概念股完整盤點——10檔核心標的
CoWoS的供應鏈集中在台灣,從設備、材料、到後段測試,形成完整的先進封裝生態系。以下是10檔核心CoWoS概念股的整理:
| 產業鏈角色 | 公司名稱 | 股票代碼 | 主力產品/服務 | CoWoS關聯度 |
|---|---|---|---|---|
| 封裝整合 | 台積電 | 2330 | CoWoS全套封裝服務 | 核心 |
| 封裝外包 | 日月光投控 | 3711 | CoWoS後段製程外包、先進封裝方案 | 核心 |
| 測試服務 | 京元電 | 2449 | CoWoS成品測試(Final Test) | 核心 |
| 濕製程設備 | 弘塑 | 3131 | 濕式清洗/蝕刻設備 | 高 |
| 先進封裝設備 | 萬潤 | 6187 | 點膠機、晶粒貼合設備 | 高 |
| 濕製程設備 | 辛耘 | 3583 | 濕式清洗設備、再生晶圓 | 高 |
| 先進封裝設備 | 均華 | 6640 | 晶粒挑揀/貼合設備 | 高 |
| 探針卡/測試 | 旺矽 | 6223 | 垂直探針卡(VPC)、MEMS探針卡 | 中高 |
| 先進封裝設備 | 均豪 | 5443 | 自動化封裝設備 | 中 |
| 材料 | 中砂 | 1560 | 鑽石碟(CMP耗材)、再生晶圓 | 中 |
重點概念股深度分析
台積電(2330):毫無疑問的CoWoS核心。截至2026年6月10日,台積電台股價格約2,050元,美股ADR(TSM)約428美元,52週高點分別為2,135元/450美元。台積電不但是CoWoS的唯一供應商,還壟斷了下一代CoPoS的開發,在先進封裝領域的護城河極深。2026年Q1毛利率66.2%,其中CoWoS貢獻的毛利率約75-80%,是拉高整體獲利品質的關鍵。
日月光投控(3711):全球最大封測廠,承接台積電CoWoS溢出的後段製程訂單。2026年先進封裝營收預計較2025年翻倍,新建的先進封裝廠已於2025年底投產。日月光在FOCoS(Fan-Out Chip-on-Substrate)技術上也有自有方案,是台積電CoWoS生態系中最大的「互補者」。
京元電(2449):CoWoS成品測試的主要外包夥伴。京元電截至2026年6月股價約318元,受惠於AI晶片測試需求持續增長,測試產能利用率維持高檔。值得注意的是,京元電的測試機台交期長達6-9個月,短期內供給增加的空間有限。
萬潤(6187)、弘塑(3131)、辛耘(3583)、均華(6640):這四家是台積電CoWoS設備的核心供應商。根據業界訊息,弘塑、辛耘、均華三家的訂單能見度已達2027年,台積電2025-2026年仍持續追加設備訂單。其中,萬潤的點膠設備在CoWoS-L製程中用量大幅增加,是CoWoS-L採用率提升的最大受惠者之一。
CoWoS面臨的挑戰——不只是產能的問題
雖然CoWoS前景一片看好,但投資者也需要正視這項技術面臨的幾個核心挑戰:
1. 製造複雜性持續上升
從CoWoS-S到CoWoS-L,再到CoPoS,每一代技術的製造步驟都在增加。以CoWoS-L為例,光是矽橋(LSI)的對準精度就需要達到亞微米等級,任何偏差都會導致整片封裝報廢。這意味著良率管理是永恆的挑戰——當單片封裝價值高達數萬美元時,1%的良率波動對成本的影響是巨大的。
2. 設備交期仍然是瓶頸
先進封裝設備(如高精度貼合機、濕製程設備)的交期仍然長達12-18個月。雖然設備廠已大幅擴產,但整個設備供應鏈的擴張速度仍趕不上台積電對產能的需求。這也是為什麼弘塑、辛耘等設備廠的訂單能見度可以一路看到2027年。
3. 散熱挑戰加劇
NVIDIA Blackwell架構單顆晶片的功耗已達到1,000W等級,Rubin架構預計進一步提升至1,200-1,500W。將多顆高功耗晶片堆疊在同一封裝內,散熱管理成為極其嚴峻的工程挑戰。液冷散熱方案的導入將是2026-2027年CoWoS封裝的配套需求。
4. 地緣政治風險不容忽視
全球超過90%的CoWoS產能集中在台灣,這使得整個AI晶片供應鏈存在極高的地緣政治集中風險。台積電已在日本熊本、美國亞利桑那、德國德勒斯登建設晶圓廠,但目前先進封裝產能仍100%位於台灣,海外封裝廠的規劃尚在初期階段。
5. 2026年供需可能趨於平衡——對股價未必是好事
台積電在2026年5月技術論壇中暗示「2026年後CoWoS供需將更健康」。對產業而言這是好消息,但對股價而言,供需從「極度緊繃」走向「健康平衡」,意味著漲價的空間在縮小。投資者需要關注的是:當CoWoS不再是稀缺資源時,概念股的本益比是否還能維持目前的偏高水準?
